電子電工行業(yè)的朋友們注意啦！

新國標GB/T4943.1-2022的S2針焰試驗標準已強制實施，比美國UL94 V-0更嚴！

手機、汽車、家電等阻燃塑料外殼產(chǎn)品全受影響。過渡期雖有不少企業(yè)完成升級，但還有很多工廠沒達標。誰能搶先通過新國標，誰就能拿下市場先機！你的產(chǎn)品準備好了嗎？抓緊行動，別掉隊！

任何一個新標準的出現(xiàn)，都是順應(yīng)時代，也是對老標準的完善，那么此次的新標準S2針焰試驗的背景與意義有哪些呢？

隨著電子電氣產(chǎn)品的薄壁化設(shè)計普及，傳統(tǒng)阻燃材料如阻燃ABS、PC/ABS等已無法滿足防火需求。

新國標GB/T4943、1-2022中的S2針焰試驗應(yīng)運而生，模擬電路短路、元件過熱等故障場景下的火焰灼燒，更貼近實際風(fēng)險。該試驗對消費電子、新能源汽車、工業(yè)設(shè)備等領(lǐng)域的安全風(fēng)險防控和材料優(yōu)化具有重要意義，能夠從源頭降低火災(zāi)隱患，提升產(chǎn)品市場競爭力。

S2針焰試驗的適用范圍（四大類產(chǎn)品）：

1、 消費電子電器：如手機、平板、充電器等，內(nèi)部電路復(fù)雜，易因短路引發(fā)火災(zāi)。

2、 新能源汽車零部件：如電池包外殼、充電樁組件，需防止電池?zé)崾Э亍?nbsp;

3、 工業(yè)設(shè)備：如伺服電機、5G基站部件，保障高負荷運行下的防火安全。

4、 相關(guān)材料：如絕緣塑料、阻燃復(fù)合材料，需評估高溫火焰下的穩(wěn)定性。

新國標對試樣選擇與預(yù)處理的要求是怎么樣的？

新國標規(guī)定，試樣需選擇防火防護外殼或擋板的最薄有效壁厚部位，并包含通風(fēng)孔，以評估薄弱處的防火能力。

預(yù)處理方面，試樣需在70℃烘箱中處理7天，印制板則需125℃處理24小時。預(yù)處理能消除水分和內(nèi)部應(yīng)力，確保測試結(jié)果準確反映材料真實阻燃性能。

針焰試驗的火焰調(diào)節(jié)與升溫速率：試驗使用純度≥95%的丁烷或丙烷氣體，火焰高度為12mm±1mm。

新國標新增了銅塊與燃燒器口距離（6mm±0、5mm）的要求，升溫速率需在23.5秒內(nèi)從100℃升至700℃。

測試時需注意火焰分離時機和定期校準，以確保數(shù)據(jù)準確性。

S2針焰試驗的判定標準是怎么樣的？

試樣通過試驗需滿足以下條件之一：

1、 鋪底層未起燃，且移開火焰后試樣無火焰和灼熱。

2、 余焰在30秒內(nèi)熄滅，試樣未被燒穿且無滴落物。

相較于UL94 V-0等級，S2要求更嚴苛，更貼近實際火災(zāi)場景。

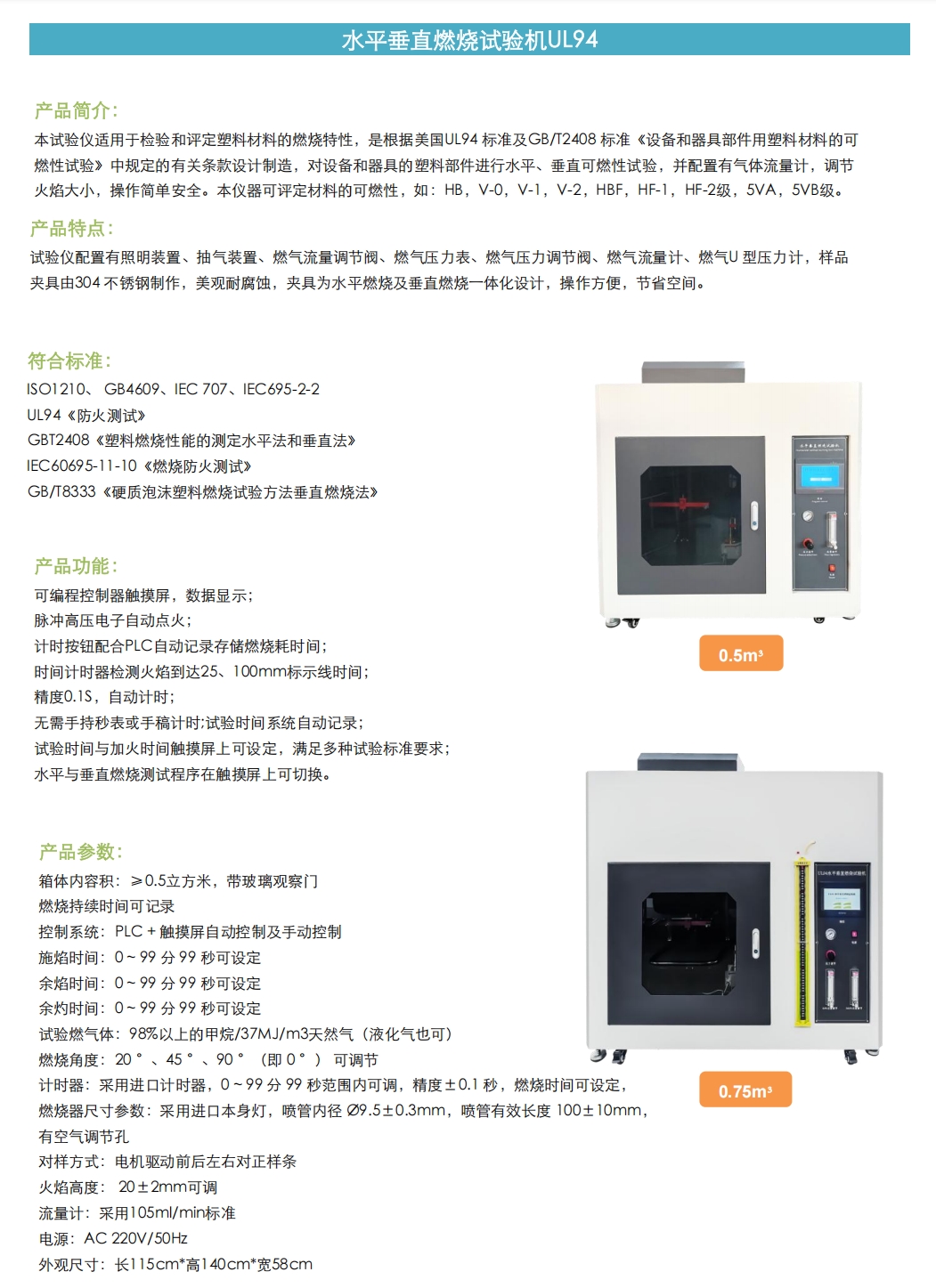

水平垂直燃燒試驗機的功能與應(yīng)用

該設(shè)備用于測試材料的HB、V-0、5VA等阻燃等級，火焰功率分50W和500W兩種，通過調(diào)節(jié)火焰高度實現(xiàn)。改進后的操作手柄可精準控制火焰與試樣距離，適用于薄壁和溫度敏感材料，提升測試準確性。

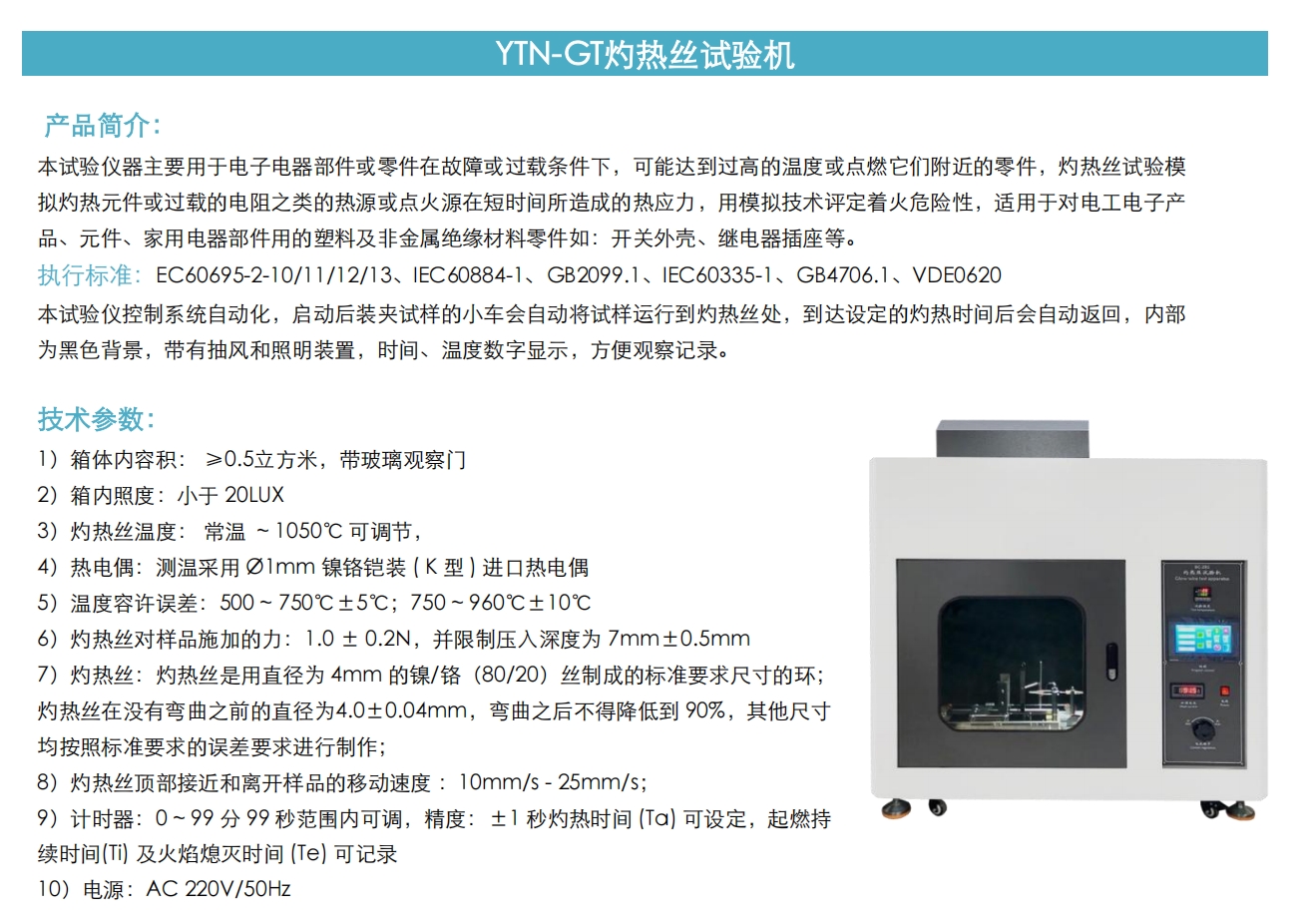

灼熱絲試驗機的特點與選購要點

灼熱絲試驗機通過暗火測試材料燃燒性能，溫度范圍可達1050℃。

選購時需注意溫度誤差范圍（如500-750℃誤差為10℃），避免虛假宣傳。

測試時需觀察燃燒時間、滴落物等指標。

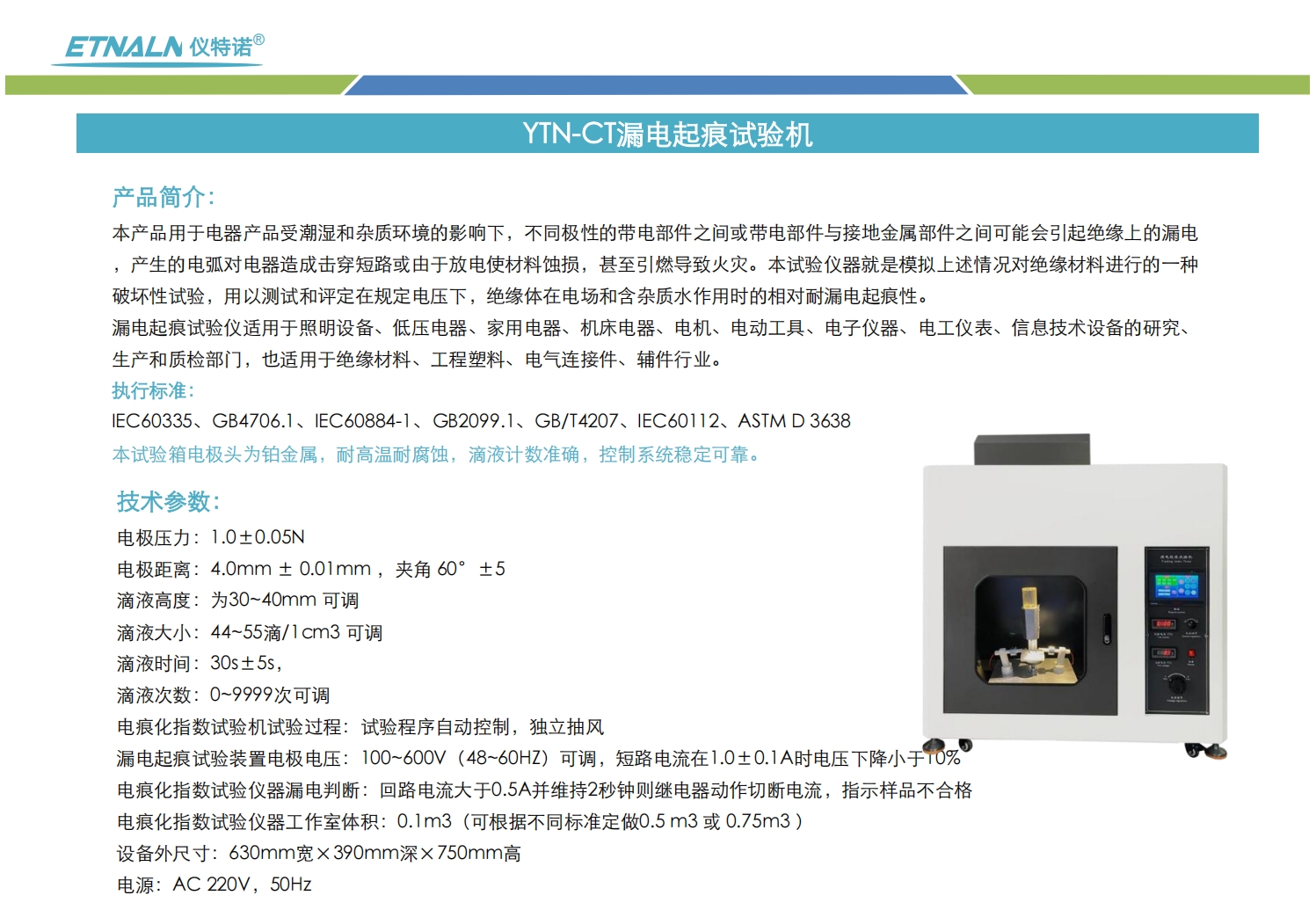

漏電起痕試驗機的作用與電極選擇 ：

該設(shè)備用于評估材料在潮濕環(huán)境下的耐電弧性能，測定CTI和PTI指數(shù)。電極需選用鉑金材質(zhì)，銅電極測試結(jié)果不被認可，需在報告中明確標注。

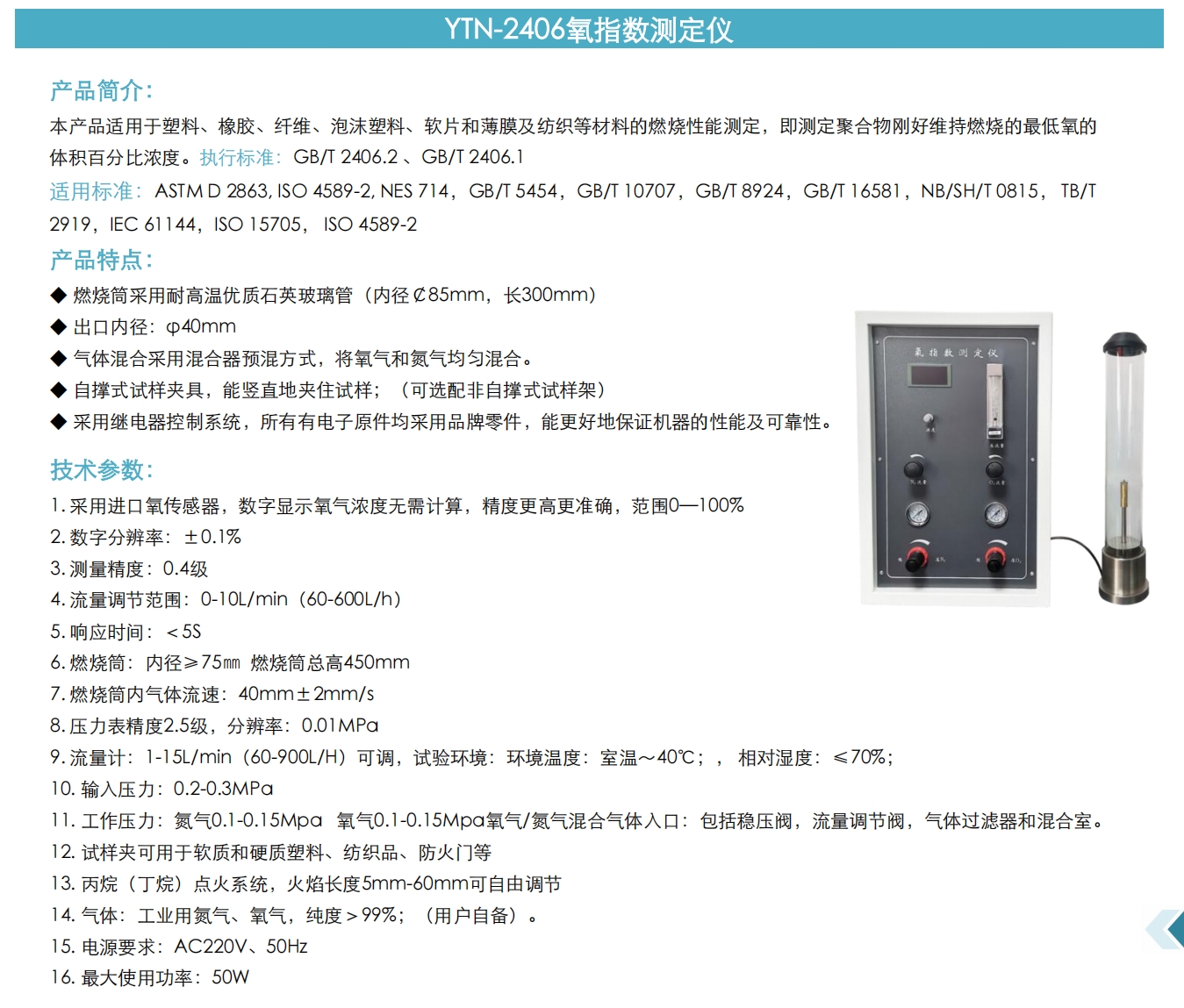

氧指數(shù)測定儀的應(yīng)用

氧指數(shù)（OI值）是衡量材料阻燃性能的重要指標，氧指數(shù)測定儀通過測量材料燃燒所需的最低氧濃度，為阻燃材料研發(fā)提供數(shù)據(jù)支持。

GB4943、1-2022與IEC 62368-1:2018的差異

我國標準適用于海拔5000米以下，要求設(shè)備內(nèi)置過流保護裝置；而IEC標準僅適用于2000米以下，依賴外部保護設(shè)施。

這些差異體現(xiàn)了我國標準對高海拔地區(qū)和獨立保護需求的針對性優(yōu)化。
